HY5WS-16.5/50避雷器

避雷器
分享到:
此产品关键词:
HY5WS-16.5/50避雷器

HY5WS-16.5/50避雷器



氧化锌避雷器(HY5WS-16.5/50避雷器)是目前国际最先进的过电压保护器。由于其核心元件电阻片采用氧化锌及多种金属氧化物制作、与传统碳化硅避雷器相比,大大改善了电阻片伏安特性,提高了电阻片的通流能力,从而带来避雷器特征的根本变化。
     当避雷器在正常工作电压下,流过避雷器的电流仅有微安级,当遭受过电压时,避雷器优异的非线性伏安特性发挥作用,流过避雷器的电流瞬间增大到数千安培,避雷器处于导通状态,释放过电压能量,从而有效地限制了过电压对输变电设备的侵害。


用途特点


氧化锌避雷器用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。

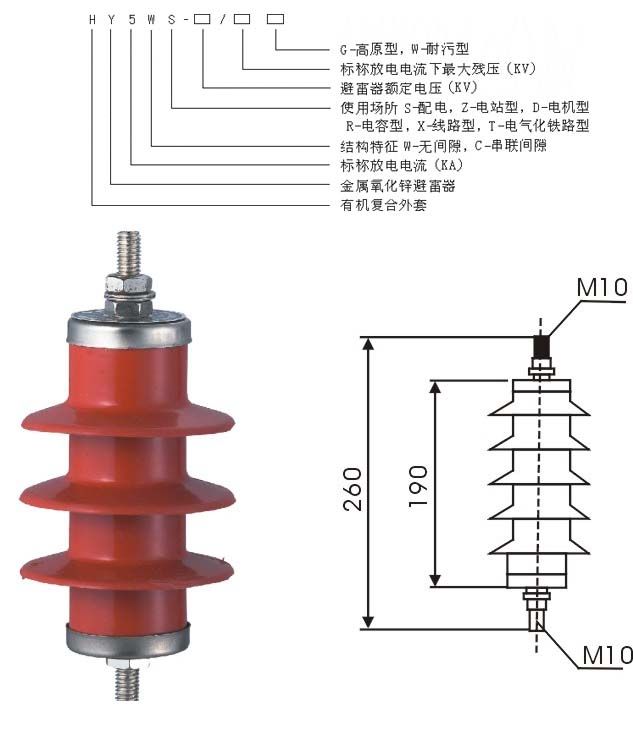

HY5WS-16.5/50避雷器的结构尺寸图


使用条件


环境温度不高于+40℃,不低于-40℃;
海拔高度不超过1000m(高原地区应在订货时注明); 电源的频率不小于48Hz,不超过62Hz;
长期施加在避雷器上工频电压应不超过避雷持续运行电压;
最大风速不超过35m/s;
地震烈度7度及以下地区
污秽地区要注明。


主要参数


使用 避雷器 避雷器 系统标 持续运 直流 最大残压 kV(峰值) 200μs 4/10μs 0.75直
场所 型 号 额定电 称电压 行电压 (U1mA) 方波 冲击 流参考
    压      参考 通流 电流 电压下
    kV(有效值)     电压 容量   最大泄
      kV(有效值) kV(有效值) kV(不小于) (2ms)   漏电流
            陡波冲 雷电冲 操作冲     μA0
            击电流 击电流 击电流
            下残压 下残压 下残压
配电 HY5WS-16.5/50  16.5 10 12.7 25 57.5 50 42.5 75 40 50
(S)




订购须知:本图片及其它信息权供参考用,如有变动不另行通知,购买前请来电详细咨询。

产品型号名称:HY5WS-16.5/50避雷器
