接地开关

JN15-12接地开关

接地开关
分享到:
此产品关键词:
JN15-12接地开关

JN15-12户内交流高压接地开关概述



JN15-12型户内高压接地开关是我公司集国内外接地开关最新技术而开发的具有先进水平的产品。经全面考核,其性能符合GB1985《交流高压隔离开关和接地开关》及IEC60129的要求并通过国际 KEMA试验。适用于12kV/40.5kV及以下,交流50Hz的电力系统中,可与各种型号高压开关柜配套,作为接地保护用。
       本开关为整体式接地开关。由底架、支柱绝缘子、静触头、动触刀、主轴刀、主轴、快速弹簧等部件组成。另外,根据用户需要,可配带电显示装置。



主要技术数据



项目 单位 数据
额定电压 kV 12 40.5
额定短时耐受电流 kA 31.5、40 31.5
额定短路关合电流 s 4 4
极间中心距 kA 80、100 80
额定短路持续时间 kA 80、100 80
额定峰值耐受电流 mm 150、165、210、230、250、275 350、385、460
额定绝
缘水平
1min工频耐受电压

kV 42/49 95
雷电冲击耐受电压 75/85 185





【安装尺寸及型号选择】



型号 A B C
JN15-12/31.5-150 150 396 535
JN15-12/31.5-165 165 426 565
JN15-12/31.5-210 210 516 655
JN15-12/31.5-230 230 556 710
JN15-12/31.5-250 250 596 760
型号

A

B C
JN15-12/40-210 210 516 655
JN15-12/40-230 230 556 710
JN15-12/40-250 250 596 760
JN15-12/40-275 275 646 810

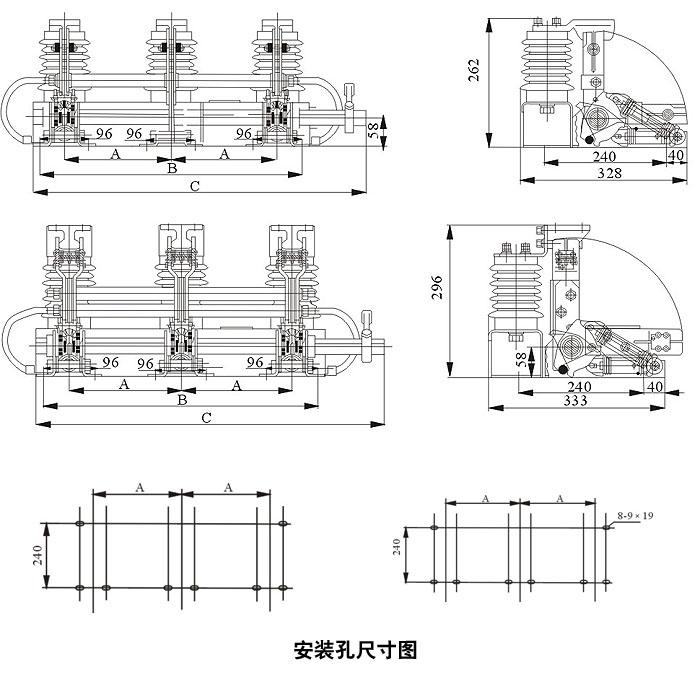

JN15-12 户内交流高压接地开关结构图纸


订购须知:本图片及其它信息权供参考用,如有变动不另行通知,购买前请来电详细咨询。

产品型号名称:JN15-12接地开关
