LW3-10/630KA六氟化硫断路器

LW3-10/630KA六氟化硫断路器

  LW3-10/630KA六氟化硫断路器是我公司与西安高压电器研究所于1984年共同研制开发,填补了国内代白,主要用于交流50Hz的三相12KV电力系统的高压断路器,作为配网主断路器设备,具备分、合负荷电流、过载电流及短路电流之能力;加装控制器,可以具备分段功能,并能实现远方控制及重合闸操作。

LW3-10/630KA系列六氟化硫断路器设备特点:

  一、1984年运行至今,近20年间,通过经验积累和技术合作,经过了如下主要技术改造;
   二、LW3系列六氟化硫断路器的壳体与小法兰处由焊接改为整体拉延,直接减少焊逢长度2.72m,并采用气体保护焊,避免虚焊,有效的防止漏气;
  三、用新材料、新技术、新工艺取代传统的瓷瓶浇装工艺,彻底根治了瓷裂现象;
  四、LW3系列六氟化硫断路器的壳体、机构箱体等采用不锈钢制作,提高了防腐性能,延长了使用寿命;
  五、增设了减压闭锁装置,使SF6气体受到双重监控,增设了防爆膜盒,保证了运行的安全性;
  六、增设了断路控制器,不但能有效地躲过通流并能实现分段器的功能。

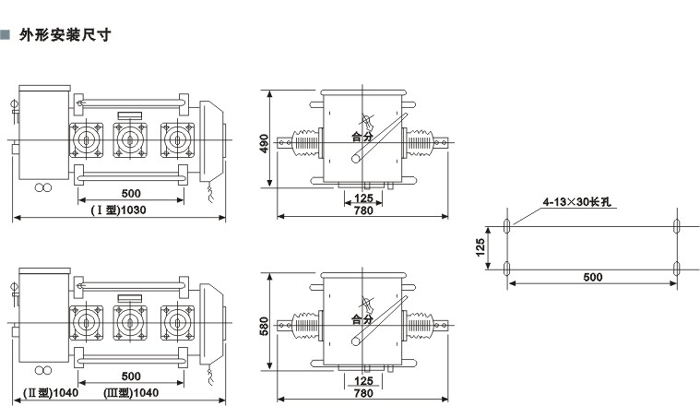

安装尺寸

LW3-10/630KA六氟化硫断路器安装尺寸



技术说明:



    LW3-12系列六氟化硫断路器是一种用SF6气体作为灭弧和绝缘介质的柱上断路器,是目前城网和农网推广使用的换代产品,其优良的性能价格比,是目前其他12KV级户外断路器不可比拟的。



    LW3-12系列六氟化硫断路器是符合GB1984-89《交流高压断路器》开发的,其电气和机械性能符合DL402-91《交流高压断路器订货技术条件》和GB11022-89《高压开关设备通用技术条》的要求。适用于额定电压12KV,额定频率50Hz的电力系统中,供中小型电站及分支线路上作为控制和保护开关之用。



    LW3-10、型户外SF6断路器以SF6气体作为灭弧和绝缘介质,采用“旋弧灭弧原理”灭弧,操动机构与断路器为一整体结构。具有结构简单、操作功小、额定参数高;灭弧和绝缘性能可靠;电寿命和不检修周期长、安装使用方便、安全可靠等一系列优点。该断路器设有过流过流保护装置,其脱扣方式按需要选择,操作机构采用弹簧储能方式,使分闸、合闸速度稳定,不受人力、技术熟练程度以及电压波动的影响。



    Ⅰ型为人力储能弹簧机构,配有手动分闸拉环,实现就地操作。主要适用于柱上10KV电网分支回路型的控制和保护。



    Ⅱ型为电动储能弹簧机构,其分闸、合闸由合、分闸线圈控制。同时配有手动分、合闸拉环,配置合闸控制器能实现自动重合闸操作。适用于中、小变电站作为控制和保护之用。


订购须知:本图片及其它信息权供参考用,如有变动不另行通知,购买前请来电详细咨询。

产品型号名称:LW3-10/630KA六氟化硫断路器
