VS1-24绝缘筒

绝缘筒
分享到:
此产品关键词:
VS1-24绝缘筒

VS1-24绝缘筒概述



VS1-24绝缘筒用于电压24KV及以下的电力系统中。其顶部和中部分别装有出线臂,上出线臂通过上支架与灭弧室静端固定联结,下出线臂通过下支架、软连接与真空灭弧室动端导电杆联结,绝缘筒顶部内外为四方结构,下部内外为圆周结构,绝缘筒内外均设有裙边结构,其内裙边为整圈圆周结构,上、下支架直接固定于绝缘筒内部。优点:安装方便,断路器各相间一致性好;导出线臂与灭弧室接成整体;能获得象烟囱般的对流散热效果;防止异物和灰尘进入,满足对爬距的要求。

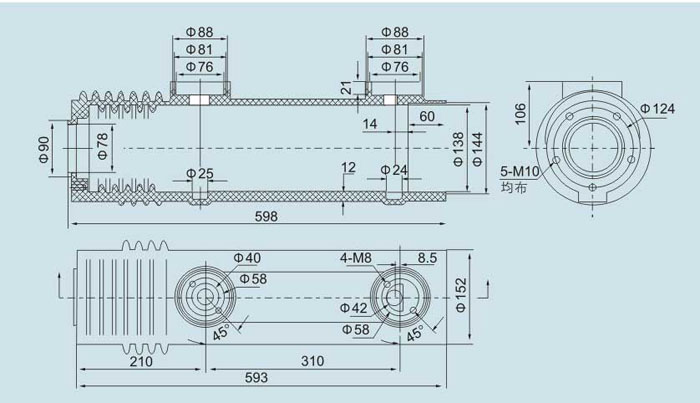

绝缘筒的外形结构及尺寸图

VS1-24KV绝缘筒的结构图纸


订购须知:本图片及其它信息权供参考用,如有变动不另行通知,购买前请来电详细咨询。

产品型号名称:VS1-24绝缘筒
