ZW8-12G/1250-20KA真空断路器

真空断路器
分享到:
此产品关键词:
ZW8-12G/1250-20KA真空断路器

ZW8-12G/1250-20KA,真空断路器(ZW8-12G/1250-20,1250A,隔离开关,户外高压,12KV)

产品简介

ZW8-12G/1250-20KA系列户外高压真空断路器(以下简称断路器)用于额定电压12kV,三相交流50Hz的三相电力系统中,主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。
高压真空断路器总体结构为三相共箱式,三相真空灭弧室置于金属箱内,利用SMC绝缘材料相间绝缘及对地绝缘,性能可靠,绝缘强度高。负荷开关由底架,传动机构,支柱绝缘子,闸刀及灭弧装置等用部分阻成.底架由钢板焊接而成,并装有传动机构.闸刀借支柱绝缘子固定在底架上,闸刀接触点铆有限触头,端部装有弧动触头.灭弧装置与装置及喷嘴构成.在底加上还配有跳扣,凸轮与快速合闸弹簧,可进行快速合闸动作.

*ZW8-12G是由ZW8-12断路器与隔离刀组合而成的,称为组合断路器,可作为分段开关使用。
本系列产品的操动机构为CT23型弹簧储能操动机构,分为电动和手动两种。

作用


断路器可根据用户需要配装隔离开关或防涌流延时保护器等。
断路器可选用手动弹簧机构或电动弹簧机构,电动弹簧机构可加装无线遥控。
断路器可根据用户要求,与相应的控制器配合组成自动重合器、分段器等,实现配网自动化。

安装环境

1、周围空气温度:上限+40度,下限40度;2、海拔: 2000m(若海拔增高,则额定绝缘水平相应提高);
3、风压:不超过700Pa(相当于风速34m/s);
4、地震烈度:不超过8度;
5、污秽等级:Ⅳ级;
6、最大日温差:不超过25度;
7、相对湿度:日平均不大于95%,月平均不大于90%
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

名称及含义

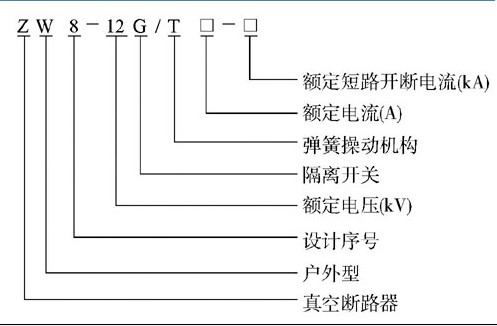

ZW8-12-630/20KA户外高压真空断路器型号及含义

ZW8-12/630-20户外高压真空断路器

ZW8-12/630-12.5,ZW8-12/630-20,ZW8-12/T630-12.5,ZW8-12/T630-20,ZW8-12G/630-12.5,ZW8-12G/630-20,ZW8-12G/T630-12.5,ZW8-12G/T630-20

户外高压真空断路器参数表如下

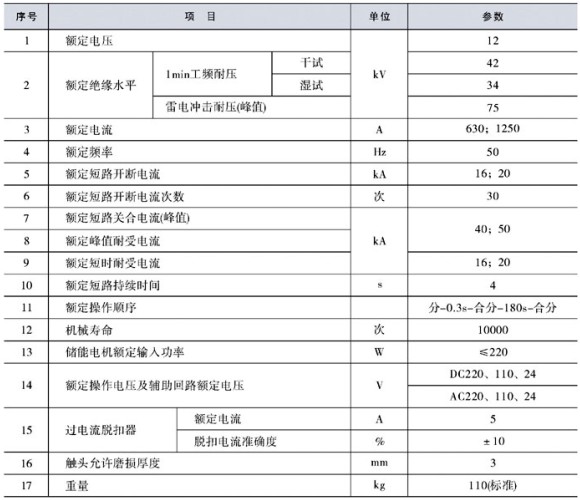

ZW8-12-630/20KA户外高压真空断路器主要技术参数

外形安装尺寸

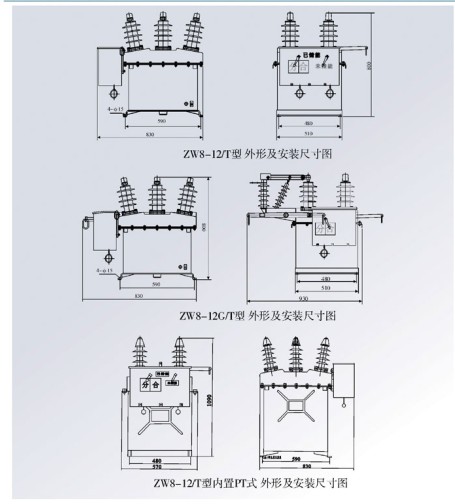

ZW8-12-630/20KA户外高压真空断路器外形安装尺寸


订购须知:本图片及其它信息权供参考用,如有变动不另行通知,购买前请来电详细咨询。

产品型号名称:ZW8-12G/1250-20KA真空断路器
