CG5-12KV户内高压带电显示装置传感器

CG5-12KV户内高压带电显示装置传感器适用于12KV的高压配电柜中，通过抽压电容芯棒，从高压带电回路中抽取一定的电压作为显示和闭锁的电源，用于反映装置设置处的带电状态，并能强制闭锁开关网门。电压指示和强制闭锁的工作，均受同一高压信号所控制，但电路系统又是相互独立的.只要高压回路带电,那么即使显示电路和闭锁电路同时出了故障,电磁锁仍处于闭锁状态。因此产品的防误闭锁可靠性大,安全度高。传感器全部按全工况要求设计,爬电距离满足技术要求.显示器外观新颖，电子元件全部进行筛选,组装精致。传感器为环氧树脂浇注支柱绝缘子式产品。可做为隔离开关,接地开关和其它支柱绝缘子使用,具有高强度,耐电弧能力强,局部放电量小等特点。

正常工作条件

1、使用环境：温度 -25℃～+40℃，特殊地区不低于-35℃；海拔高度不超过1000M
2、大气条件：空气相对湿度日平均值不大于95%RH，月平均值不大于90%RH；水蒸气压力日 平均值不超过2.2KPa，月平均值不超过1.8KPa
3、环境条件：无明显污秽，无易燃、易爆，化学腐蚀和盐雾场所。
T型高压带电显示器：当高压端电压在额定相电压的15%～＜65%(是指一次测额定电压为0.15～0.65时，起辉)，显示灯开始分别指示高压端带电状况。
Q型高压带电显示器：该产品不仅具有T型高压带电显示器的全部功能，还可以达到：
1、 当三相高压母线中，任何一相电压在额定相电压65%～100%时(是指一次测额定电压为0.65～1.0时，闭锁)。
电子线路控制继电器输出接点J打开，处于强制闭锁状态。
2、 当三相均不带电，①二次电源正常，输出接点闭合，处于解锁状态；②二次电源断开，输出接点打开，处于保护闭锁状态，达到强制闭锁功能。

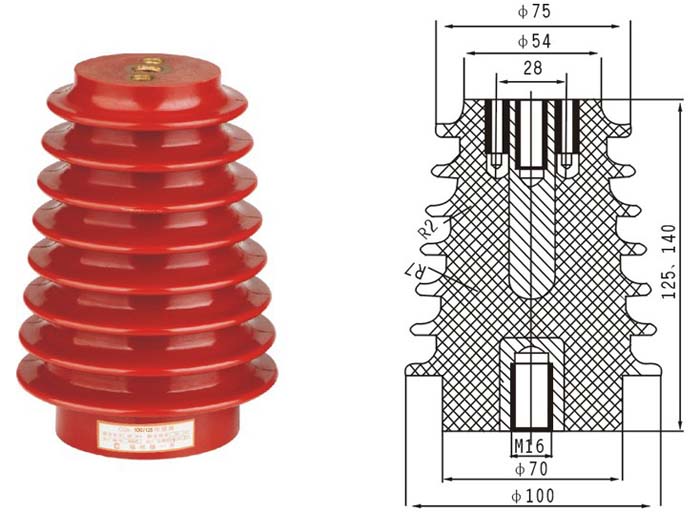

CG5-12KV户内高压带电显示装置传感器(宝塔形)

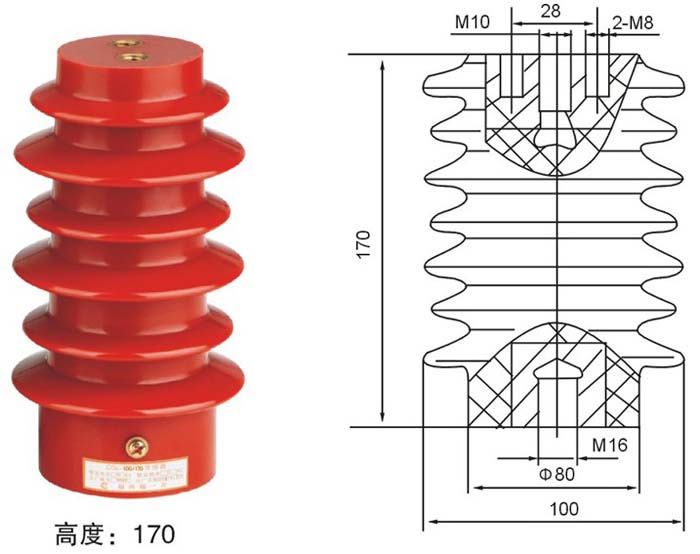

CG5-12KV户内高压带电显示装置传感器(高原形)

订购须知：本图片及其它信息权供参考用，如有变动不另行通知，购买前请来电详细咨询。

产品型号名称：CG5-12KV带电显示传感器
