DS-JDSX接地短路二合一智能线路故障指示器概述(DS-JDSX型)



DS-JDSX接地短路故障指示器与DS-1DX外形一样,特点、功能与应用、技术指标都一样,但是它们内部结构不同,其工作原理也不同,DS-1DX内有一块核心智能检测短路芯片,而DS-JDX里面则有检测短路和接地故障的二合一的智能检测芯片。

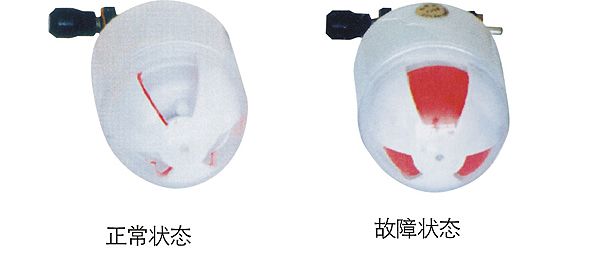

DS-JDSX接地短路故障指示器产品外形显示图


工作原理

接地短路二合一的原理中的短路矿障原理与DS-1DX相同。接地检测原理:采样接地瞬间的电容电流首半波与接地瞬间的电压首半波,比较其相位,当采样接地瞬间的电容电流突变且大于一定数值,并且与接地瞬间的电压首半波同相,同时导线对地电压降低,则判断线路发生接地,否则线路未发生接地。

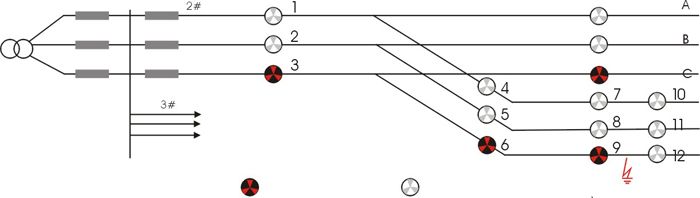

用于判断接地的故障指示原理图:由2#线C相3、6、9指示器翻红牌显示而12指示器仍白色,即可判断出口点发生故障。



DS-JDSX接地短路故障指示器的接线图


订购须知:本图片及其它信息权供参考用,如有变动不另行通知,购买前请来电详细咨询。

产品型号名称:DS-JDSX接地短路故障指示器
