带电显示器

DXN-T,GSN-T带电显示器

带电显示器
分享到:
此产品关键词:
DXN-T,GSN-T带电显示器

DXN-T带电显示器(同GSN-T,DXN-10T,GSN-10T,DXN-12T,DXN-35T型,10KV,户内高压带电显示装置,可含传感器,柜内电磁锁)

 DXN-T带电显示器是一种直接安装在室内电气设备上,直观显示出电气设备是否带有运行电压的提示性安全装置.当设备带有运行电压时,该显示器显示窗发出闪光,警示人们高压设备带电.无电时则无指示.一般安装在进线母线、断路器、主变、开关柜、GIS组合电器及其它需要显示的是否带电的地方.户内高压带电显示装置由三个传感器和一个显示器经导线连接组成。适用于额定频率50Hz,额定电压40.5KV以下的户内高压电气设备上,既可放映回路带电状况。



DXN-T执行标准

DL/T538 《高压带电显示装置》

DL/T593《高压开关设备和控制设备标准的共用技术要求》

JB/T10305 《3.6KV~40.5KV高压设备用户内有机材料支柱绝缘子条件》

GB/T7354 《局部放电测量》



验电/核相

DXN-T显示器上的验电/核相端口提供外接检测端口,需要配合验电/核相器DXN-C使用。
验电/核相器插入到验电端的接地端口和其它相序端口,若有显示表示测试相序带电。
验电/核相器插入到两台开关设备验电端的同一相序,若没有显示表示测试的相序相同。

项 目 名 称

单 位

数    据



额定电压

KV

3

6

10

20

27.5

35

最高工作电压Um

3.5

6.9

11.5

31.5

40.5



额定频率

Hz

50




工频耐受电压(有效值)

一次对二次对地

KV

25

32

42

65

80

100

雷电冲击耐受电压(峰值)

40

60

75

125

185

185

局部放电量1.1*Um/√3

PC

≤10



抗弯强度

KN

8



氖灯启辉电压

KV

0.52

0.87

1.73

2.38

3.03

闭锁启控电压

1.95

3.90

6.50

13

17.88

22.75

二次闭锁电源电压

V

∽220     -10

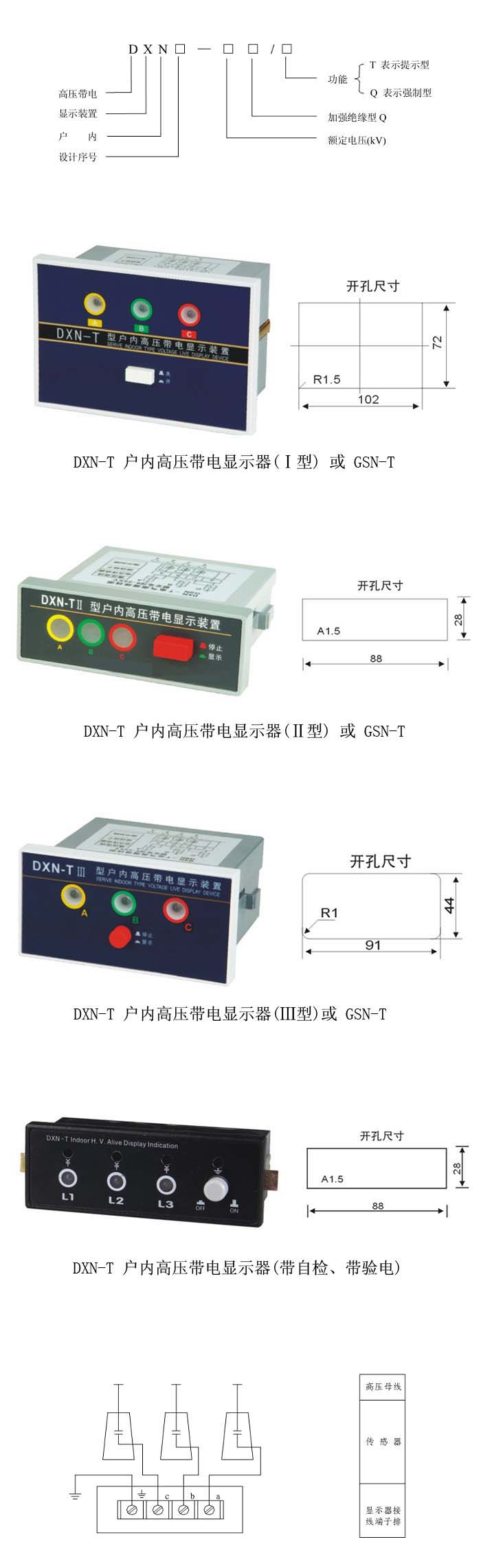

产品尺寸及接线图



DXN-T户内高压带电显示器含义及尺寸接线图


订购须知:本图片及其它信息权供参考用,如有变动不另行通知,购买前请来电详细咨询。

产品型号名称:DXN-T,GSN-T带电显示器
