FZN21-12D/125高压真空负荷开关

产品简介

该型高压真空负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。

使用环境条件

　　1、周围空气温度上限：+40度，下限：-25度；
2、海拔高度不超过1000m；
3、相对湿度日平均值不大于95%，月平均值不大于90%；
4、地震烈度不超过8度；
5、无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；
6、污秽等级：Ⅱ级；
7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。

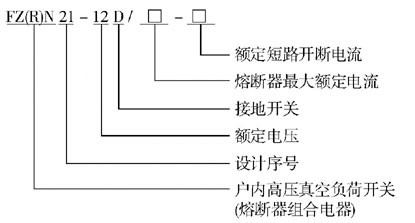

型号名称及含义

主要技术参数及安装尺寸

序号	项目		单位	数值	数值
序号	项目		单位	FZN21-12D/T630-20	FZN21-12D/T630-20
1	额定电压		KV	12	12
2	额定频率		HZ	50	50
3	额定电流		A	650	125
4	额定缘缘水平	1min工频耐受电压	KV	真空断口、相间对地42	隔离断口48
4	额定缘缘水平	雷电冲击耐受电压（峰值）	KV	真空断口、相间对地75	隔离断口85
5	额定峰值耐耐受电流		KA	50	-
6	4s额定知时耐受电流		KA	20	-
7	额定有功负载开断电流		A	630	-
8	额定闭环开断电流		A	630	-
9	额定电缆充电开断电流		A	10	-
10	开断空载变压器容量		KVA	1250	1250
11	额定短路开断电流		KA	-	31.5
12	额定转移电流		A	-	3150
13	熔断器型号			-	SDLAJ-12,SFLAJ-12,SKLAJ-12
14	撞击器输出能量		J	-	3月5日
15	额定短路关合电流		KA	50	80(预期峰值)
16	接地开关额定耐受电流（峰值）		KA	50	50
17	接地开关4s额定短时耐受电流		KA	20	20
18	辅助回路额定电压（DC或AC）		V	≌220，≌110	≌220，≌110
19	机械寿命		次	10000	10000

结构及工作原理

该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。
本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。具有开断额定电流、过载电流（FZN21-12DR/T125-31.5）可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。

订购须知：本图片及其它信息权供参考用，如有变动不另行通知，购买前请来电详细咨询。

产品型号名称：FZN21-12D/125真空负荷开关
